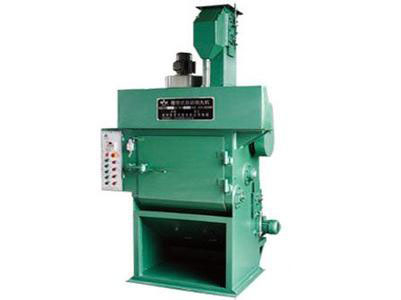

履帶式拋丸機適合多品種,大中小批量生產工件的表面除銹或拋丸強化,清理工件必須是不怕碰撞的單重在150kg以下的鑄件及熱處理件,履帶式拋丸機既可單機使用,又可配線使用，屬于鑄造機械范圍。
自動： 將工件放入橡膠履帶滾筒中，操作人員按下“運行”按鈕，拋丸室門氣動關閉，拋丸清理開始，履帶向前運行，工件不斷地進行翻滾，高效強力拋丸器將拋丸高速拋射到正在翻滾的工件表面上，工件可完全均勻地得到清理。鋼丸通過履帶上的溜孔流入螺旋輸送機，再將鋼丸輸送到斗式提升機，經斗式提升機提升到分離器，被分離后存儲待用。拋丸結束后，拋丸室門自動開啟，履帶反轉，將工件卸出。
應用范圍： 壓鑄件、精密鑄件、精密鍛件等的清理、光飾。去除熱處理件、鑄件、鍛件的表面氧化皮。彈簧的強化。緊固件除銹和前處理。 1、參照德國九十年代末的拋丸機進行國產化制造。 2、采用高效直聯強力拋丸器，傳遞效率高，拋丸量大。 3、高效風選分離器、丸砂分離率大于99%。 4、彈丸覆蓋均勻，無拋丸死角。 5、耐磨件使用壽命長，更換迅速。 6、設備低噪聲運行。 7、電氣采用繼電器（或PLC）控制，控制柜、聲光報警裝置，PC采用三菱品牌，主要原器件采用西門子合資品牌操作簡單、可靠。
手動： 該機是利用高速回轉的葉輪將彈丸拋向履帶內連續翻轉的工件上，從而達到清理工件的目的。它適用于各行業中的小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去氧化皮和表面強化。本機是綜合國內外技術，設計開發的新產品，是一種清理效率高、結構緊湊、噪聲小、成套性好的清理設備。
該機具有以下特點：
1．履帶式拋丸機采用了懸臂離心式拋丸器，具有使用壽命長和結構簡單等特點。
2．采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片有積極的作用。
3．采用袋式除塵器，粉塵排放濃度低于國家規定的標準，大大地改善了操作者的勞動環境。
4．采用耐磨橡膠履帶，減輕了對工件的碰撞及損傷情況，降低了機器的噪聲。
|
項目 |
型式 |
Q324 |
Q326D |
Q3210B |
Q328 |
|
生產率 |
T/h |
0.2 - 0.5 |
0.6 - 1.2 |
2 - 2.5 |
1.5 - 2 |
|
加料量 |
kg |
100 |
200 |
600 |
300 |
|
單件最大重量 |
kg |
5 |
10 |
30 |
15 |
|
端盤直徑 |
mm |
Φ400 |
Φ600 |
Φ1000 |
Φ800 |
|
有效容積 |
m |
0.10 |
0.15 |
0.4 |
0.30 |
|
拋丸量 |
kg/min |
80 |
200 |
250 |
220 |
|
除塵風量 |
m 3 /h |
1500 |
2200 |
3800 |
3500 |
|
功率消耗 |
kw |
6.8 |
13.7 |
24.6 |
20 |
|
外型尺寸 |
mm |
1500×1600×3850 |
1300×1210×3450 |
3644×2926×5856 |
2500×3200×4200 |
